(材料评测)MMLA 3D打印耗材，适合长期户外使用的材料 – 3D打印行业资讯网

有没有3D 打印材料更适合户外使用？这就需要阻燃、抗紫外线、耐高低温、高强度、环保等特性。现在，有答案了，而且材料价格与常见的PLA相当。

经过资源库专业测评团队的多次测试，我们制作了“MMLA 3D 打印《户外聚合物合金耗材产品》评测报告。在本文中，资源库将分享具体的测试结果，供大家参考。

为了验证材料的通用性，评测团队选取了市面上几款常见的FDM 3D打印机，包括Raise3D Pro2、Anycubic Kobra plus、COLIDO 1.0Plus、Anycubic 4MAX DUAL。

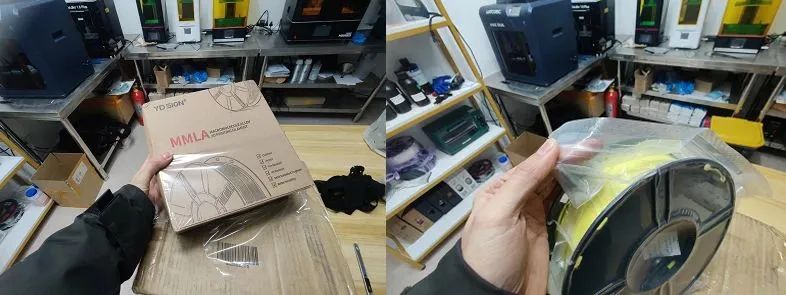

从外观上看，MMLA 3D打印材料的外包装采用的是纸盒，表面还有一层热缩膜，密封性更好。内袋为负压包装+干燥剂，采用自封袋，拆封后耗材可以重复使用，避免材料受潮影响打印质量。

还有个小细节做得非常好，料盘一侧有4个圆孔，用于固定线材，相比其他品牌的1-2个固定孔，打印完成后固定线材更加方便。

接下来资源库的评测工程师对该耗材进行了不同的测试，并与常见的PLA材料进行了对比，一起来看看吧~

温度测试：找到合适的温度是成功的前提。

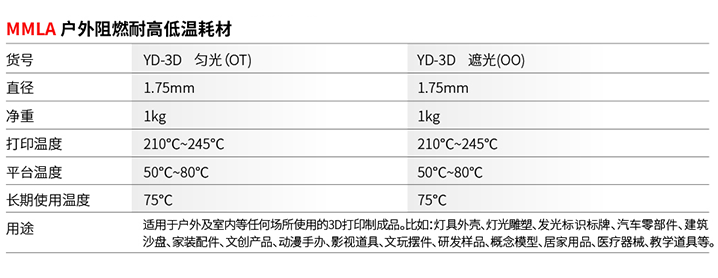

厂商建议喷嘴温度为210-245℃，热床温度为65℃。由于设备不同，每台机器的打印温度往往不同，需要进行相应调整。在实际打印中，以Raise3D Pro2为例，材料最佳打印温度为230℃；使用天威Colido和宗威Cube Kobra Plus进行打印，喷嘴温度220℃即可实现成功打印。

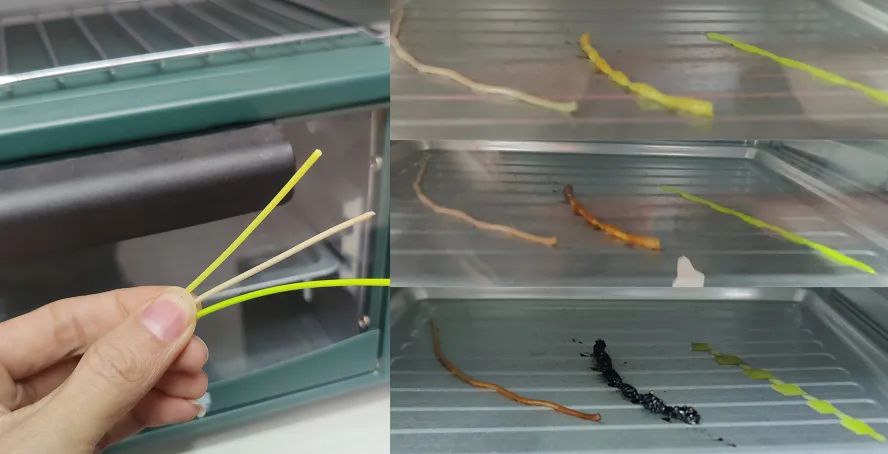

测试过程中发现温度过低或者过高都容易导致堵头，为了进一步验证这一点，评测组增加了碳化测试：将耗材放入烤箱中查看耗材的变化，烤箱温度设置为220-230℃。

研究结果显示，长时间高温会导致MMLA耗材碳化，而同等条件下ABS和PLA只会变黄而不会碳化。这可能和这种材料的阻燃性有关，增加了堵头的风险。这里提醒一下：打印的时候需要注意避免长时间加热喷嘴而不出料，这样很容易堵头。

基本测试：薄壁、角度、拉丝、桥梁等测试。

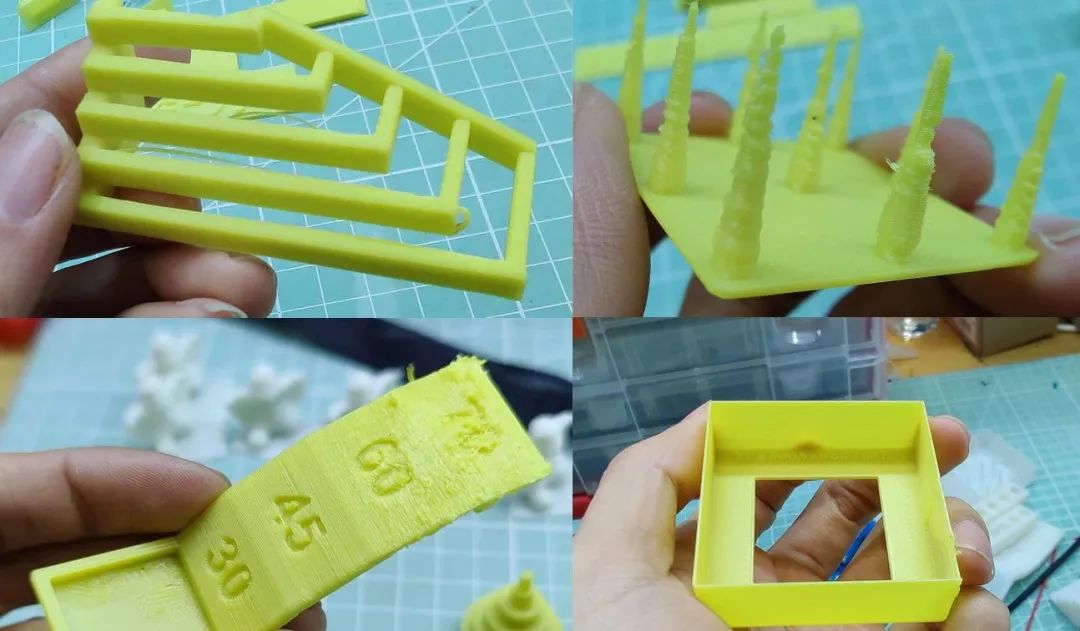

通过打印薄壁、桥梁、角度、拉丝、尺寸间隙、圆柱台阶六种标准测试模型，得出薄壁打印效果略优于普通PLA，其余测试的打印效果与普通PLA相当。

精度测试：材料打印误差小，满足更多应用需求。

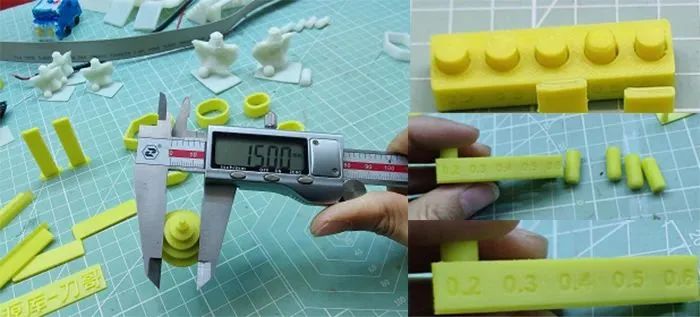

在打印圆形台阶模型时，用游标卡尺测量尺寸，准确，符合使用要求（通常要求单边偏差小于0.1mm）。在打印圆柱/圆形孔模型时，发现除了0.2mm的误差，其余都可以轻松消除，精度优于普通PLA材料。

强度测试：各种挤压成型的MMLA均未发生断裂，韧性良好。

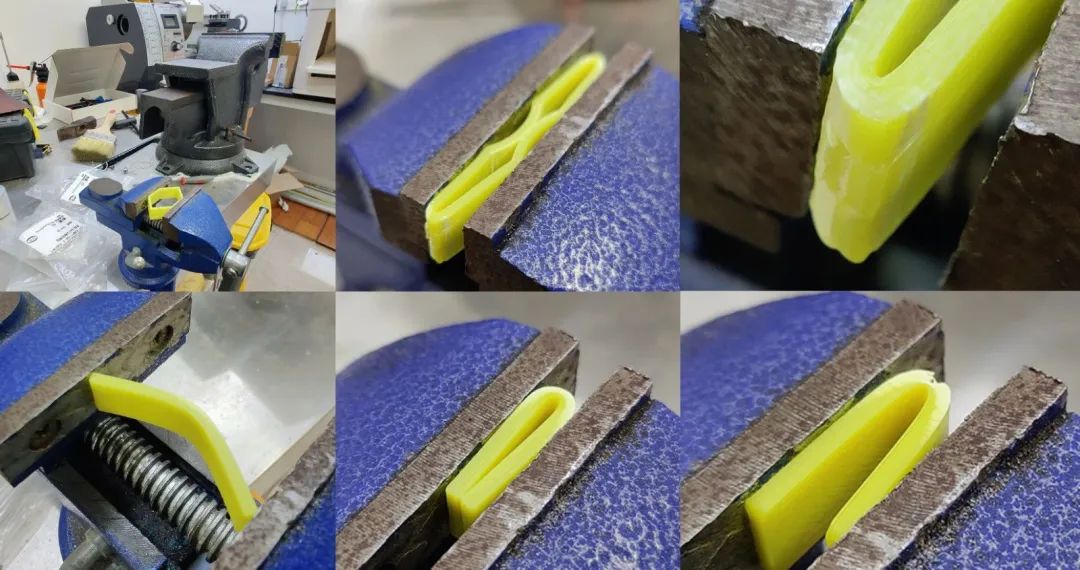

将几个不同的部件放入台钳中，慢慢压平，检查部件是否有断裂的情况。整体来看，大部分测试部件均未开裂，部分变形部位发白；有的部件局​​部开裂，但压至底部并未断裂，说明该材料韧性和强度良好，优于普通PLA，基本达到或超过PLA+的指标，与ABS材料相当。

附着力测试：小缺陷，有待改进。

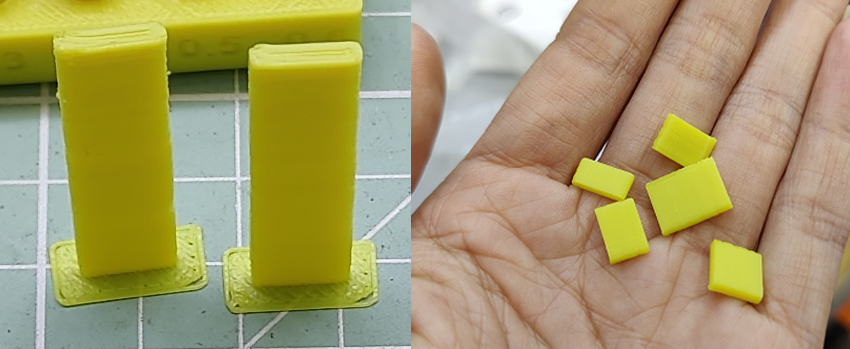

为了测试层间结合强度，工程师竖着打印了一个矩形部件，用手掰开该部件，使其沿层纹开裂，通过手感判断层间结合强度。最后，很容易就掰断了，而普通PLA却很难掰断，说明测试材料的层间结合效果不如PLA材料。建议使用最高允许温度，打印时提高环境温度。

透光测试：可满足3D打印发光字等照明灯具的需求。

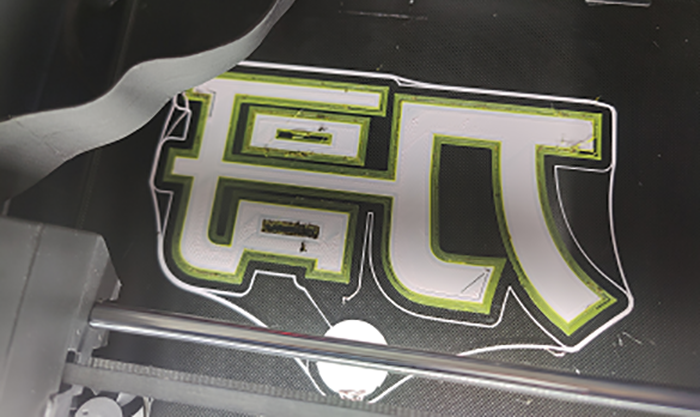

测试发现，MMLA耗材的透光率比普通PLA更好，且具有荧光效果，符合材料本身的定位，适合用于灯具3D打印，包括文旅灯饰、灯饰标识、灯饰雕塑、节庆灯饰、模型装置等。

阻燃测试：测试有效，材料垂直燃烧，离火自熄。

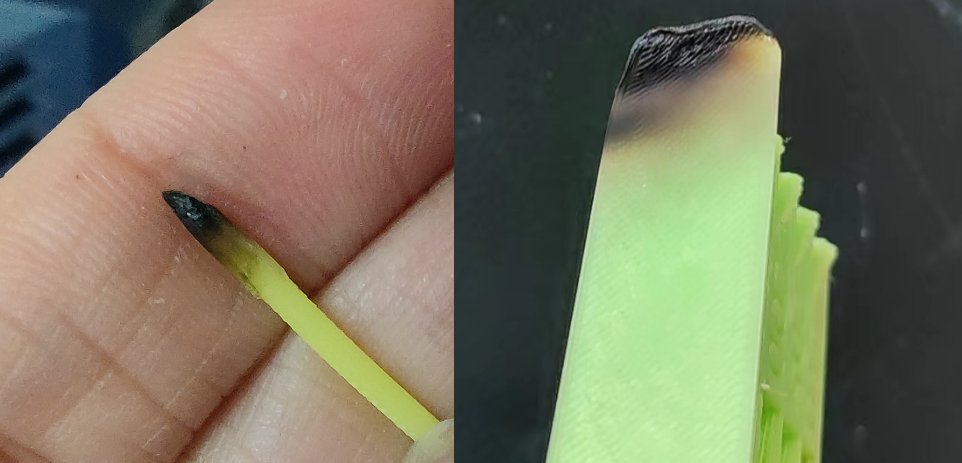

最后一个重点测试是材料的阻燃性，这也是MMLA材料最突出的特点之一。由于没有专业的工具和方法进行测试，评估人员只是用打火机点燃材料，直到出现明火。移开打火机后，火焰在一秒钟内熄灭，五秒钟内没有产生任何烟雾。总的来说，该材料具有良好的阻燃性，可以提高3D打印产品的防火安全性能。

紫外线测试：真正的抗老化3D打印材料。

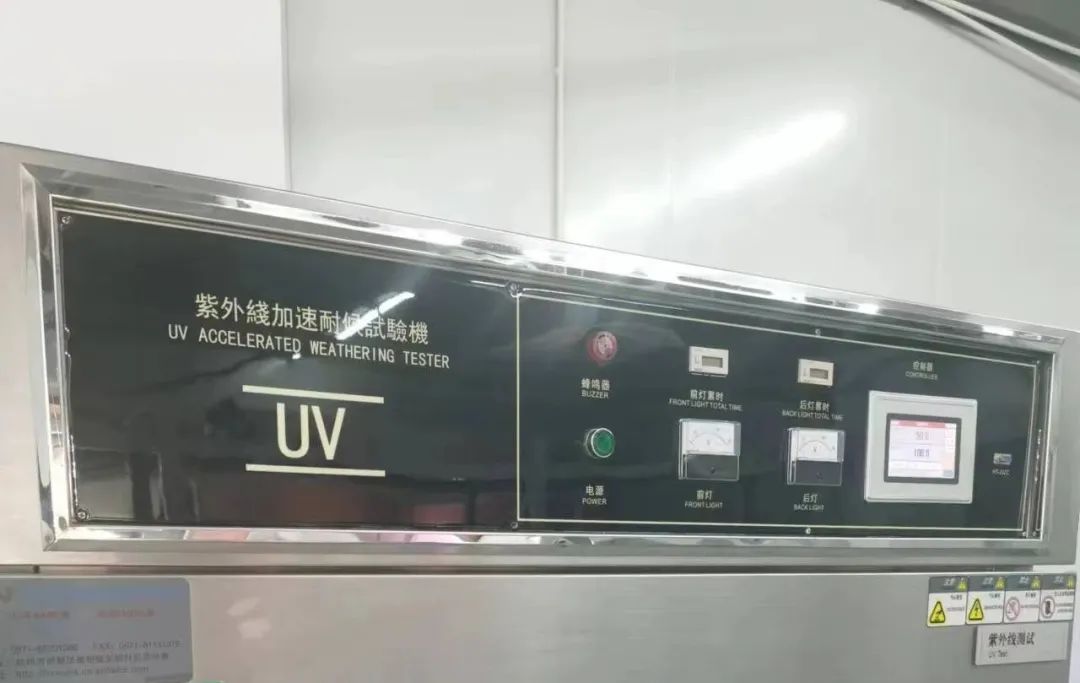

这款聚合物合金耗材的另一大优势是适合户外使用。材料通过了紫外线老化和气弧灯老化测试：可在户外紫外线环境下长期使用，将有效提升3D打印产品的使用寿命。这也是常规PLA、ABS等材料所缺乏的功能。另外，由于时间关系，我们未能测试该材料的耐高低温性能。据材料供应商介绍，长期使用温度达到75℃，可在高温地区户外使用。该材料还通过了RoHS测试，属于环保材料。

以上就是本次的素材评测了，最后我们来做一个总结吧。

1.包装袋为自封袋，可重复使用；料盘有多个固定孔，方便固定线材。

2、此款MMLA材料打印尺寸精度高，韧性好，不易断裂，适合打印对韧性有要求的部件，但层间结合力较弱，层间易断裂，建议进行优化。

3、材料颜色鲜艳，有点荧光的感觉，透光度均匀，适合印刷一些灯罩、发光字等透光产品。

4、零件材质垂直燃烧，离火自熄，目测为UL94-V0阻燃，阻燃性能良好。

当然该材料还有进一步改进的空间，比如温度设定不当也容易导致材料碳化、堵塞等，建议厂家尽量提高其临界碳化温度。

总体来说，这款材料的优势非常明显，也超出了我们的预期，产品对得起它的定位，是一款真正适合户外3D打印使用的材料。

如果说高精度、不堵塞、不拉丝、不翘曲是一般3D打印线材的标准，那么阻燃、抗紫外线、耐高低温、高强度、环保等MMLA重新定义的新标准，将满足新一代照明灯具对于3D打印材料的所有要求，期待下一款性能更优异的MMLA材料。

特别感谢：3D打印资源库审阅者机械刀哥-陶开嘉、北京流畅科技-Bruce对本文的贡献。

原标题：（材料评测）MMLA 3D打印耗材，一种适合长期户外使用的材料
