Magics中分割模型的方法有哪些？

在《Magics中分割模型的3种不同方法-第一部分》中，我们介绍了一种分割模型的方法。本文将解释其余两种相对快速简便的方法。

1. 简单的切割方法

这种方法简单粗暴，很快就能学会，缺点是不能很好的控制切割面积。

①照例，先修复。

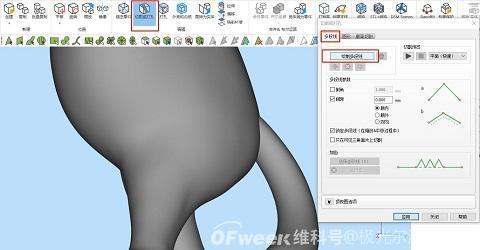

②点击需要切割的模型，选择“工具”—“切割或打孔”功能，折线模式是最简单的切割方式，只需点击即可画出切割折线。

③ 在功能页面中，可以选择设置倒角，也就是将尖锐的切割角度磨尖，也可以设置间隙，方便后期拼接。还有一个重要的功能是“锁定折线”，由于模型与切割线并不是保持固定的相对位置，而是可以调整的，开启或关闭该功能可以改变不同的切割线固定方式，方便调整模型角度切割。

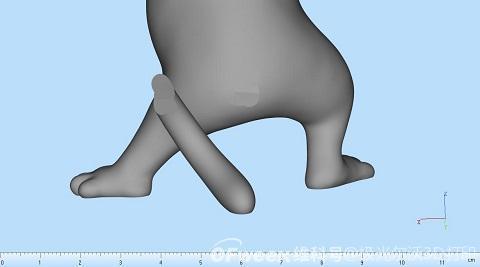

④调整完成后，点击“应用”，沿切割线对模型进行切割。

2. 横截面切割法

这种方式也比较粗糙，这个功能甚至直接把平面切掉，不过相比于单纯的切割，它的优点就是可以自动生成凸台、插销等接口。

①修复、修复、再修复。

②在左侧视图工具页，选择“多个截面”，类型指的是不同方向轴的截面。当然我们也可以点击展开选择其他截面，比如3个点确定另一个角度的截面。勾选激活截面后，拉动下方的移动轴，就可以控制截面在模型上的移动。同时，我们也可以在“截面视图”栏中选择不同的视图效果，将截面移动到我们需要切割的位置。

③打开切割功能，选择横截面切割，右边有多种模式，基础模式是直接切割，高级模式会产生一个可以嵌入的中心凸台，凸台组合适合切割镂空模型，销钉式切割会在切割面上产生多个销钉，本例我们选择高级模式，根据切割面大小设置参数。

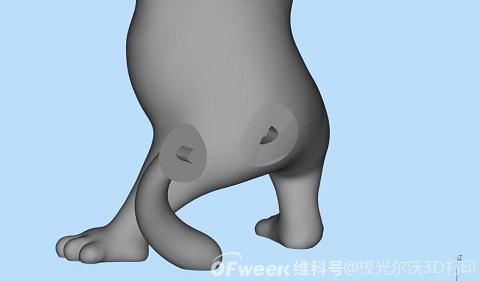

④ 点击“应用”，即可得到一个带有中心凸台的模型。在切割复杂曲面时，容易造成模型破损等问题，建议再次修复。

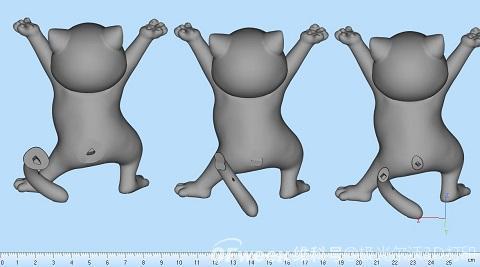

最后附上三种切割方法的结果，供大家比较。
