数控加工工艺全流程图解：20张图看懂从设计到成品

在精密制造领域，数控加工是将数字化设计转化为实体零件的核心技术。对于寻求定制化精密零件的客户而言，理解整个加工流程，不仅能更好地与制造商沟通，也能对项目周期、成本和质量有更清晰的预期。本文将以20张关键流程图为线索，为您全景式解读从一张设计图到一件合格成品所经历的完整旅程，并深入剖析每个环节的专业要点。

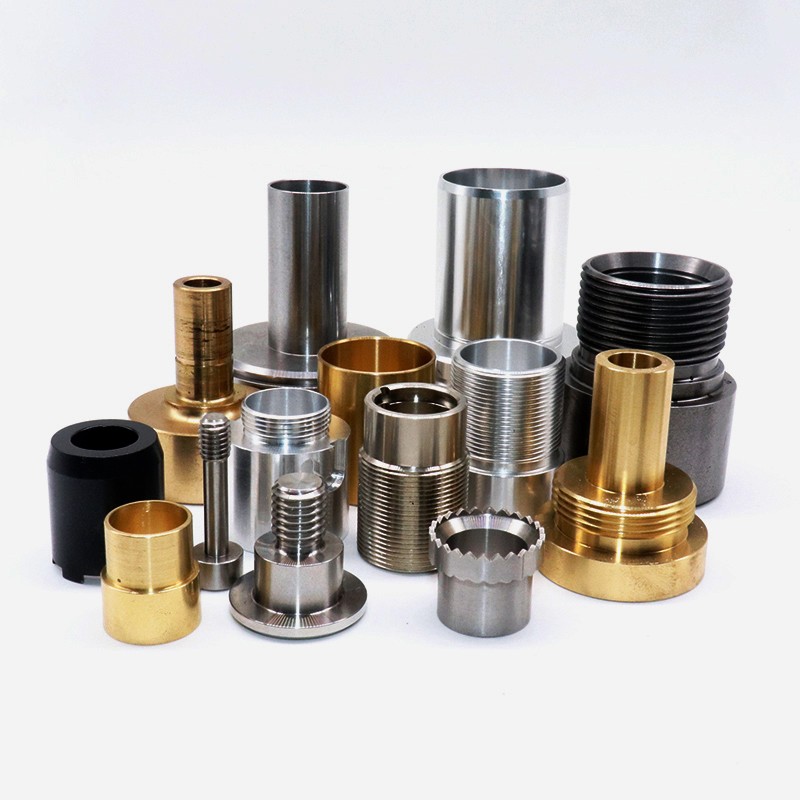

第一阶段：设计与工程准备

流程图1：需求分析与概念设计
一切始于明确的需求。工程师与客户深入沟通，明确零件的功能、工况、材料、精度和预算。基于此，形成初步的概念草图或3D模型。

流程图2：三维建模（CAD）
使用计算机辅助设计软件（如SolidWorks, UG/NX, CATIA）创建零件的精确三维数字模型。这是后续所有工作的“数字蓝图”，其准确性直接决定最终产品的质量。

流程图3：工程分析（CAE）
对CAD模型进行仿真分析，如有限元分析（FEA）验证结构强度，计算流体动力学（CFD）分析流场等。这一步能在物理加工前预测并优化产品性能，降低试错成本。

流程图4：制造可行性评估
资深制造工程师会审查3D模型，评估其可制造性。这包括检查是否存在难以加工的特征（如过深的腔体、过小的内圆角）、材料选择是否合理、以及如何选择最优的加工策略。例如，像钜亮五金这样的专业制造商，其工程师团队凭借在精密手板、人形机器人关节、航空航天结构件等复杂零件领域的丰富经验，能在这一阶段为客户提出宝贵的优化建议，在保证功能的前提下简化工艺、降低成本。

流程图5：图纸与公差标注
生成包含所有尺寸、几何公差（如平面度、同心度）、表面粗糙度要求和技术注释的正式二维工程图。这是加工与检验的法定依据。

第二阶段：加工编程与工艺规划

流程图6：加工工艺规划
确定整体加工路线：需要哪些工序（如铣削、车削、钻孔）？使用哪些设备？工序的先后顺序如何安排？这如同制定一份详细的“作战计划”。

流程图7：数控编程（CAM）
这是核心环节。程序员在计算机辅助制造软件中导入CAD模型，根据工艺规划，为数控机床生成刀具路径（G代码）。程序员需要选择刀具、设定切削参数（转速、进给、切深）、规划走刀策略。

流程图8：五轴联动编程优势图解
对于复杂曲面、叶轮、精密模具等零件，传统三轴机床难以避免干涉或需要多次装夹。五轴数控加工通过两个旋转轴的联动，使刀具能始终以最佳角度接近工件。图解可以清晰展示五轴加工如何一次装夹完成多面加工，不仅大幅提高精度（避免重复装夹误差），还能使用更短的刀具进行深腔加工，提升表面质量和效率。 这正是钜亮五金核心优势所在，其配备的大型高精度五轴加工中心，能够应对从复杂原型到小批量精密零件的苛刻要求。

流程图9：仿真与验证
在虚拟环境中运行G代码，模拟整个加工过程，检查是否存在刀具碰撞、过切或欠切、机床行程超限等问题。确保程序安全可靠，是避免实际加工中发生昂贵事故的关键步骤。

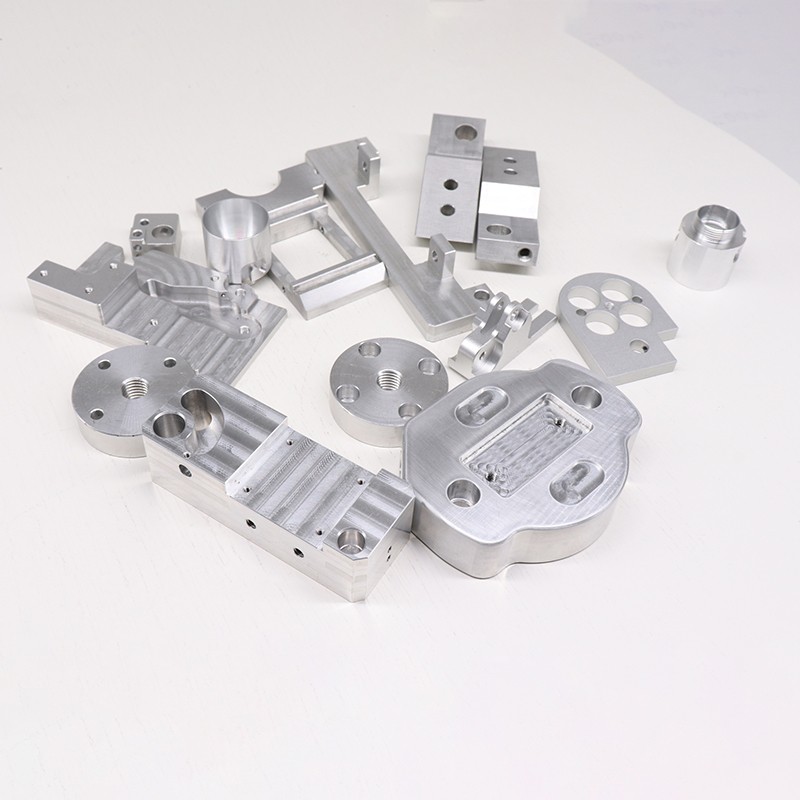

第三阶段：生产制造与过程控制

流程图10：原材料准备与检验
根据图纸要求采购合规的金属或塑料坯料。原材料入库前需进行材质报告核对，甚至进行光谱分析等检测，从源头保证质量。

流程图11：机床准备与装夹
操作员根据工艺文件，准备相应的数控机床，并安装合适的夹具（如精密虎钳、三爪卡盘或定制工装）。装夹的核心原则是“定位准确、夹紧可靠”，确保工件在切削力下不会移动或变形。

流程图12：对刀与坐标系设定
将刀具装入主轴，使用对刀仪精确测量每把刀的长度和半径补偿值，并在机床控制系统中设定工件坐标系原点。这一步的精度是加工精度的基础。

流程图13：首件试切与在机检测
运行程序加工第一个零件。完成后，操作员使用在机测头或便携式测量工具进行关键尺寸的初步检测。这是验证程序和工艺的最终环节。

流程图14：批量生产与过程监控
首件确认合格后，开始批量生产。过程中，操作员需定时抽检，监控刀具磨损情况，及时更换刀具，确保加工稳定性。

流程图15：多工序流转示意图
一个零件往往需要多台设备、多道工序才能完成。流程图展示零件如何在车削中心、立式加工中心、五轴加工中心等设备间流转，以及工序间的在制品检验点。

第四阶段：后处理与精加工

流程图16：去毛刺与清洁
机械加工后，零件边缘会产生毛刺。需要人工或采用自动化设备进行精细的去毛刺处理，然后彻底清洗，去除切削液和金属碎屑。

流程图17：热处理工艺图
对于需要特定机械性能（如高硬度、高韧性）的零件，需进行热处理，如淬火、回火、渗氮等。工艺图展示了温度、时间与材料组织性能变化的关系。

流程图18：表面处理工艺选择树状图
根据美观、耐腐蚀、耐磨、导电等不同需求，表面处理工艺繁多。流程图如同一张决策树，引导选择最合适的工艺：阳极氧化（铝件）、电镀（镀镍、镀铬）、喷砂、抛光、喷涂等。钜亮五金提供的一站式后处理服务，正是基于这样的专业图谱，能为客户提供从功能性到装饰性的全方位表面解决方案。

流程图19：精密测量与最终检验
零件完成后，送入检测室。使用高精度三坐标测量机（CMM）、轮廓仪、粗糙度仪等设备，对照工程图纸进行全面检测，并出具检验报告。严格执行ISO 9001:2015质量体系的制造商，如钜亮五金，其内部精密测量设备是确保“±0.001mm”级精度承诺得以兑现的基石。

流程图20：包装与出货
合格的零件经过防锈、防刮擦包装后，附上合格证与检测报告，安排发货，最终交付到客户手中。

结论

数控加工并非简单的“放料-启动-取件”，而是一个融合了设计工程、计算机科学、材料学、精密机械和控制技术的系统工程。从设计到成品的20个关键节点，环环相扣，每一步都需要专业的知识、严谨的态度和先进的设备作为支撑。

对于客户而言，选择制造合作伙伴，不应只看报价或设备列表，更应考察其全流程的掌控能力。一个像钜亮五金这样，拥有从五轴加工、三轴加工到车铣复合、3D打印（金属/非金属）的完整设备矩阵，并深度整合了设计评估、工艺规划、精密制造、严格质检和丰富后处理服务的一站式解决方案提供商，能够显著降低客户的沟通与管理成本，确保项目从概念到量产的无缝衔接。其在汽车（IATF 16949）、医疗（ISO 13485）等高标准领域的认证与实践，更是其流程严谨性和可靠性的有力证明。理解这份“流程图”，将帮助您更明智地决策，找到真正能驾驭复杂精密零件制造全流程的可靠伙伴。

常见问题解答（FAQ）

Q1: 数控加工中，三轴、四轴、五轴机床的主要区别是什么？
A1: 核心区别在于运动自由度。三轴机床（X, Y, Z直线运动）适合加工箱体类零件的一面；四轴机床在三轴基础上增加了绕X轴或Y轴的旋转（A轴或B轴），可进行圆柱面的分度加工；五轴机床则同时拥有两个旋转轴（如A轴和C轴），可实现刀具从任意角度对工件进行加工，特别适用于复杂曲面、叶轮、航空航天结构件等，能减少装夹次数，提高整体精度和效率。

Q2: 为什么我的零件需要做“制造可行性评估（DFM）”？
A2: DFM是连接设计与制造的桥梁。设计师可能专注于功能，而忽略制造的便利性与经济性。DFM由经验丰富的制造工程师进行，旨在优化设计，使其更容易、更快速、更低成本地被制造出来，同时保证质量。例如，建议调整一个内角半径以避免使用特殊刀具，或建议拆分一个过于复杂的零件以降低加工难度。这能有效避免生产中途发现问题导致的返工和延误。

Q3: 首件检验如此重要，通常检验哪些内容？
A3: 首件检验是批量生产的“放行许可”。检验内容全面对标工程图纸，包括：所有关键尺寸和公差、几何形位公差（如平面度、垂直度）、指定的表面粗糙度、材料是否正确，以及有无明显的外观缺陷（如过切、震纹、碰伤）。只有首件完全合格，才能继续生产。

Q4: 表面处理工艺该如何选择？我的铝件是选阳极氧化还是喷漆？
A4: 这主要取决于功能需求。阳极氧化是在铝表面生成一层致密的氧化膜，能增强硬度、耐磨性和耐腐蚀性，同时可染各种颜色，保持金属质感，常用于有耐磨/耐蚀要求的外观件或功能件。喷漆（喷涂） 则能提供更丰富的外观色彩和纹理（如哑光、金属漆），涂层通常更厚，装饰性和遮盖力强，但对基材的耐磨性提升不如硬质阳极氧化。具体选择需结合使用环境、预算和美观要求综合决定。

Q5: 如何判断一个数控加工供应商是否可靠？
A5: 可以从以下几个维度综合评估：

技术能力与设备：是否拥有与您零件复杂度匹配的加工设备（如五轴机床应对复杂零件）？设备是否先进且维护良好？
质量体系与认证：是否通过ISO 9001等国际质量体系认证？是否有规范的检验流程和齐全的检测设备（如CMM）？
工程支持：是否提供专业的DFM反馈？工程师团队是否有相关行业（如您所在的汽车、机器人、医疗领域）经验？
案例与口碑：考察其过往的成功案例，特别是与您需求类似的零件加工经验。了解其在业内的口碑。
全流程服务：是否能提供从材料、加工到后处理、检测的一站式服务？这能极大提升协作效率。
像钜亮五金这样，在精密手板、复杂金属零件领域深耕多年，拥有多台高精度五轴设备、完备的质检体系和多项行业专属认证（IATF 16949, ISO 13485）的制造商，通常在全流程可靠性和应对高难度项目方面更具优势。
