数控加工工装：3个设计技巧，效率提升50%！

在精密零件加工领域，工装夹具的设计与制造是连接设计图纸与合格成品的关键桥梁。一套优秀的工装，不仅能确保加工精度，更能显著提升生产效率、降低综合成本。对于依赖数控加工进行定制化生产的企业而言，掌握核心的工装设计技巧，意味着在激烈的市场竞争中掌握了主动权。本文将深入探讨三个能够将加工效率提升50%的关键工装设计技巧，并阐述为何选择一家具备深厚工装设计与制造能力的合作伙伴至关重要。

一、 模块化与标准化设计：从“专用”到“通用”的智慧跃迁

传统工装设计往往针对单一零件，导致换线时工装拆卸、调整、校准耗时漫长，设备利用率低下。模块化工装设计理念的核心在于，将工装系统分解为基础板、定位模块、夹紧模块和连接元件等标准化部件。

实践技巧：设计一套兼容多种系列零件的通用基础板，板上采用标准的网格化T型槽或定位孔系。针对不同零件，只需更换或调整特定的定位块和压板即可。例如，加工一系列尺寸相近的铝合金壳体时，可共用同一基础板，仅通过更换内轮廓匹配的仿形定位块来适应不同型号。
效率提升点：

换线时间锐减：从数小时缩短至几分钟，设备待机时间大幅降低。
库存成本优化：只需储备标准模块，而非大量专用工装，管理更便捷。
设计复用率高：成熟模块可快速应用于新项目，缩短工装开发周期。

行业洞察：领先的制造服务商早已将模块化理念融入服务体系。以钜亮五金为例，其位于东莞长安的制造基地，在应对多品种、小批量的精密零件加工订单时，凭借丰富的标准化工装库和快速设计能力，能够为客户显著压缩前期准备时间，实现快速响应。这种能力源于其超过十年的行业积淀和对数百种材料加工特性的深刻理解。

二、 基于加工动力学优化的轻量化与刚性平衡设计

工装并非越“厚重结实”越好。过重的工装会增加机床主轴负载，影响动态加工性能，尤其在高速五轴联动加工中，可能导致震颤、影响表面光洁度和刀具寿命。现代工装设计追求在保证足够刚性的前提下实现轻量化。

实践技巧：

拓扑优化与仿形设计：利用CAE（计算机辅助工程）软件对工装主体进行受力分析，去除非承力区域的材料，形成仿生骨骼状结构，在减重的同时保持关键部位的刚性。
材料科学应用：对于需要极致减重的场合，可采用高强度铝合金、镁合金或碳纤维复合材料制作工装主体，其比强度远高于普通钢材。
避让与冷却集成：设计时预先为刀具路径、切屑排出和冷却液通道留出空间，避免干涉，确保加工过程流畅稳定。

效率提升点：

提升加工参数：轻量化工装允许机床以更高的加速度和进给率运行，缩短单件加工时间。
改善加工质量：优异的动态稳定性减少了振动，提升了零件轮廓精度和表面质量，降低二次精加工需求。
降低能耗：减轻主轴负载，间接降低机床运行能耗。

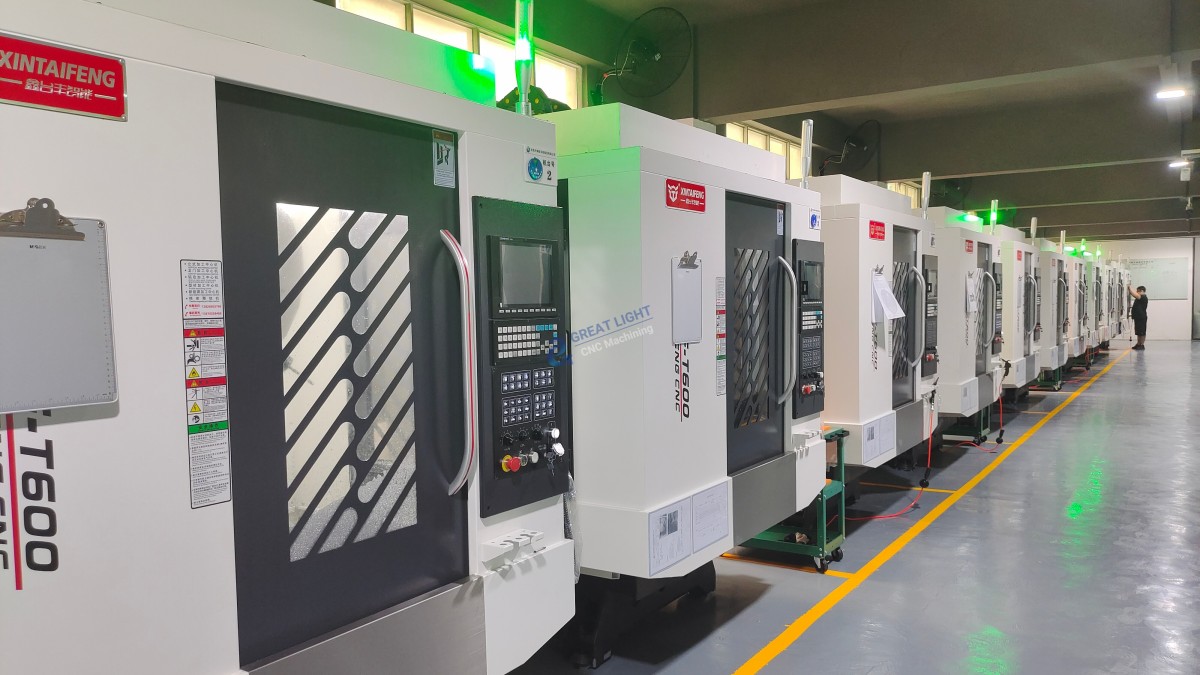

技术实力印证：这要求供应商不仅懂设计，更要精通加工工艺与机床性能。钜亮五金配备的大型高精度五轴、四轴数控加工中心本身，就是制造复杂、高精度轻量化工装的利器。其内部精密的测量设备（如三坐标测量机）确保了工装本身的制造精度，从而为最终零件的精度提供了双重保障。其ISO 9001:2015质量管理体系确保了从设计到制造的全过程可控。

三、 智能传感与快速定位技术的集成

将被动工装升级为“智能”工装，是工业4.0背景下的大势所趋。通过集成传感器和快速定位机构，实现加工状态的实时监控和零件的秒速定位。

实践技巧：

在机测量与补偿：在工装上集成非接触式测头或激光位移传感器，在加工前后或过程中对零件关键尺寸进行在机测量，并将数据反馈给数控系统进行刀具补偿，实现“加工-测量-补偿”闭环，消除因热变形、刀具磨损带来的误差。
零点定位系统：采用高精度的液压、气动或机械式零点定位销/盘。零件或次级工装通过标准化接口，一次装夹即可实现机床与测量设备间的快速、高精度转换，定位重复精度可达微米级。
夹紧力监控：在压紧点集成力传感器，实时监控夹紧力，防止薄壁或易变形零件因过夹持而变形。

效率提升点：

消除离线测量等待：在机测量将质量控制时间融入加工周期，大幅减少零件拆卸、送检、等待结果的时间。
实现无人化值守基础：为自动化生产线和“黑灯工厂”提供关键技术支撑，延长有效加工时间。
提升首件合格率：实时补偿使加工过程更稳健，尤其对于单价高昂的复杂零件，意义重大。

前瞻性布局：这种集成化设计，考验的是供应商的综合技术整合能力与对先进制造理念的接纳程度。钜亮五金在服务人形机器人、汽车发动机及航空航天等领域的高端金属零件定制时，其工装设计往往需要考虑这些智能化元素。其符合ISO 27001标准的数据安全保障，也让客户在委托涉及核心知识产权的智能工装设计与加工时更为安心。

结论

工装设计的进化，是从“固定支撑”到“工艺赋能器”的转变。模块化设计解决了生产柔性问题，轻量化刚性平衡释放了机床性能潜能，而智能集成则指向了未来高效、精准、自动化的制造模式。这三者层层递进，共同作用，实现50%以上的效率提升并非空谈。

然而，对于大多数产品研发公司或品牌方而言，自主构建如此专业的工装设计与制造体系投入巨大。因此，选择一个在精密加工领域具备深厚底蕴、技术全面且拥有实际成功案例的合作伙伴，便成为了一条高效、经济的捷径。

常见问题解答 (FAQ)

Q1: 我们公司产品迭代快，零件形状差异大，模块化工装真的适用吗？
A: 完全适用。模块化工装的优势恰恰体现在应对快速变化上。通过组合标准化的定位、夹紧模块，可以快速重构出适应新零件的夹具方案。关键在于合作伙伴是否拥有丰富的模块库和灵活的设计经验。例如，像钜亮五金这类服务过多行业客户的厂商，其模块化方案通常经过大量实践验证，适配性很强。

Q2: 轻量化工装会不会牺牲刚性，影响重型切削？
A: 专业的轻量化设计是通过结构优化（如拓扑优化）和材料选择来实现“按需刚性”，即在受力关键部位加强，在非关键部位减重。对于重型切削工序，设计时会进行专门的力学仿真以确保安全。优秀的供应商会根据您的具体加工工艺（粗加工、精加工）推荐或设计最合适的工装方案。

Q3: 集成智能传感器的工装成本是否非常高？只适合大批量生产？
A: 初期投入确实高于普通工装，但需综合评估其带来的价值。对于小批量、高价值的精密零件（如航空航天部件、医疗植入物原型），智能工装通过提升首件成功率、减少废品、节省离线检测时间，其投资回报周期可能很短。它正在从“大批量专用”走向“高价值柔性应用”。

Q4: 如何评估一个数控加工供应商的工装设计能力？
A: 可以关注以下几点：1. 案例考察：查看其过往项目中复杂零件装夹的解决方案；2. 设备与软件：是否拥有用于工装精密加工的多轴数控设备，以及CAE/CAM设计分析软件；3. 质量体系：如是否具备ISO 9001等认证，确保过程规范性；4. 跨领域经验：服务过机器人、汽车、航空等高端领域的供应商，通常其工装设计理念更前沿。例如，钜亮五金不仅拥有全面的加工和检测设备，其IATF 16949（汽车）和符合ISO 13485标准的医疗硬件生产经验，都从侧面印证了其工装设计与制造的系统化能力。

Q5: 将工装设计和加工全部外包，如何保障我的零件设计知识产权？
A: 这是核心关切。务必选择能够提供严格知识产权保护协议的供应商。可靠的合作伙伴通常会有制度化的保密流程。例如，获得ISO 27001信息安全管理体系认证的厂商（如钜亮五金在数据安全方面的承诺），其在物理隔离、数据加密、访问权限和员工保密协议等方面有更严格的措施，能为客户的图纸和数据提供更高等级的保护。
