数控加工包络蜗杆，这3个关键步骤90%人都做错了！

在精密传动领域，包络蜗杆以其高承载能力、传动平稳和可实现大减速比等优点，被广泛应用于机器人关节、精密转台、航空航天作动系统以及高端机床等关键部位。然而，其复杂的空间啮合曲面几何形状，对数控加工提出了极高的挑战。许多加工团队在尝试制造包络蜗杆时，常因对工艺理解不深而陷入误区，导致零件精度不达标、啮合性能差甚至早期失效。

本文将深入剖析包络蜗杆数控加工中最容易被忽视或误解的三个关键步骤，并结合行业领先的制造实践，为您揭示如何正确、高效地完成这一精密零件的制造。

误区一：建模与编程——忽视“真实加工刀具轨迹”与“理论齿面”的差异

常见错误做法：
许多工程师直接使用设计软件生成的“理论包络蜗杆”三维模型，导入CAM软件后，简单地选择一把标准刀具，沿着理论齿面进行编程。这种做法忽略了数控加工中一个根本事实：加工出的实际齿面是刀具切削刃在运动过程中包络形成的“扫掠体”，而非刀具中心直接“复制”理论曲面。

错误后果：

齿形误差： 加工出的齿面与理论啮合面存在系统性偏差，导致传动时接触区异常、噪音增大、效率降低。
干涉与过切： 在蜗杆齿根或齿顶过渡区域，极易发生刀具与相邻齿面的干涉，造成零件报废。
表面质量差： 不合理的刀轨会导致切削力突变，产生振纹，影响表面光洁度和疲劳强度。

正确关键步骤：

基于“刀具-工件”啮合原理的反向建模： 正确的流程应从加工刀具（通常是成型铣刀或飞刀）的几何参数出发，根据机床的运动关系（多轴联动），通过数学计算或专用软件（如专用于蜗轮蜗杆加工的模块），反推出能精确生成目标齿面的刀具中心轨迹。这要求编程人员不仅懂软件操作，更要理解包络成型的几何原理。
使用专用CAM策略： 在高端CAM软件中，应选用“侧刃加工”、“参数线加工”或专用的“蜗杆加工”策略，确保刀具侧刃与待加工齿面始终保持理想的接触状态，而不是用刀尖点去逼近。
在机测量与迭代补偿： 对于超高精度要求的蜗杆，首次加工后应使用精密测头在机床上直接测量齿形误差，并将误差数据反馈至CAM系统，对刀具轨迹进行微补偿，实现“加工-测量-补偿”的闭环制造。这正是像钜亮五金这类拥有先进五轴数控加工中心和精密在机测量系统的制造商所擅长的。他们不仅拥有德玛、北京精雕等高端五轴设备，更具备深厚的工艺工程能力，能够将理论模型转化为可执行、高保真的加工程序。

误区二：机床选择与装夹——低估多轴联动精度与工艺系统刚性的影响

常见错误做法：
试图在三轴加工中心上通过分度头分度来“凑合”加工包络蜗杆，或者即使使用了四轴、五轴机床，却采用了刚性不足的工装夹具，或未对机床的多轴联动精度进行校准。

错误后果：

分度累积误差： 三轴加工依赖多次分度，累积误差大，无法保证齿距精度和齿形的一致性。
联动精度不足： 低端或未校准的多轴机床，其旋转轴与直线轴之间的联动存在非线性误差，会直接“复印”到零件齿面上。
切削振动： 装夹刚性不足会导致加工过程中产生振动，严重影响齿面光洁度和尺寸精度，甚至在齿根产生微观裂纹。

正确关键步骤：

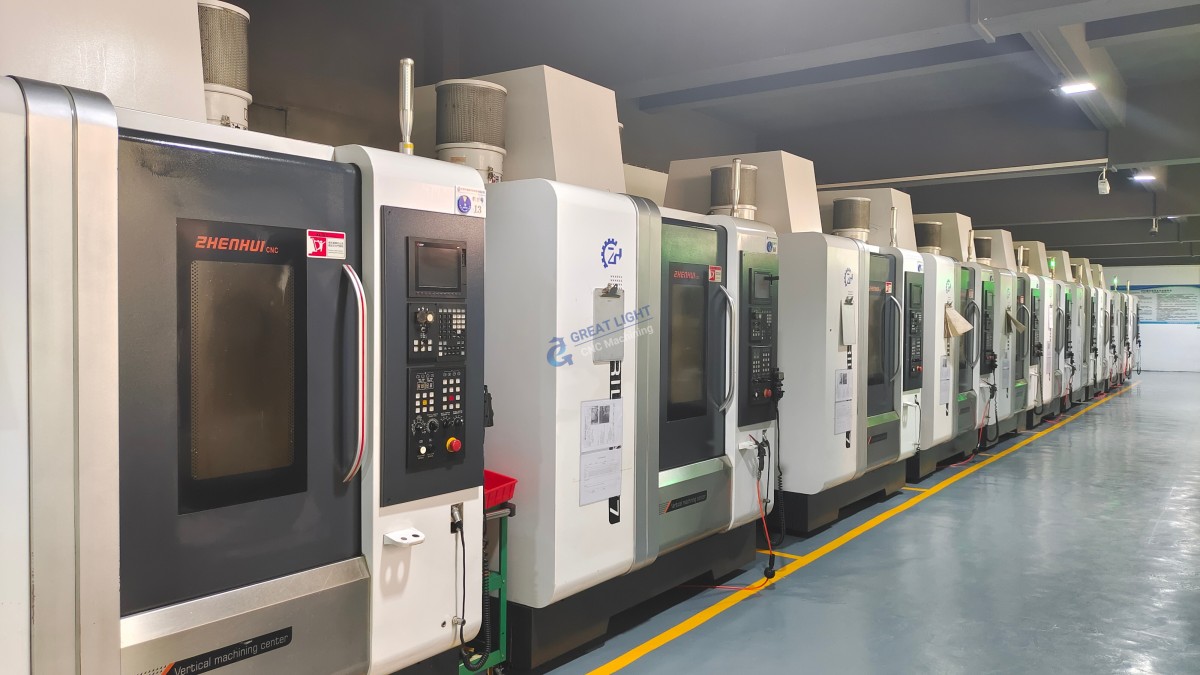

首选真五轴联动加工中心： 加工高质量包络蜗杆必须依赖具备RTCP（旋转刀具中心点编程）功能的真五轴数控加工中心。它可以实现刀具轴线在加工过程中始终与齿面法向保持最优角度，一次性完成复杂曲面的连续切削，避免分度接刀痕。钜亮五金配备的多台高端五轴CNC，正是为应对此类复杂空间曲面零件而设，其联动精度经过严格校准，为蜗杆的精密成型提供了硬件基础。
设计专用高刚性夹具： 针对蜗杆细长轴的特点，必须设计使用中心架、跟刀架或全包裹式液压夹具，确保在强力切削下工件纹丝不动。夹具的定位基准必须与机床坐标系精确对齐。
工艺系统刚性全面优化： 包括选择短而粗的刀具刀柄（如热缩刀柄）、采用合理的刀具悬伸、优化切削参数以抑制颤振。这需要工艺工程师具备丰富的实战经验。

误区三：热处理与精加工顺序——混淆“先热处理后加工”的常规逻辑

常见错误做法：
按照一般零件的“粗加工-热处理（淬火）-精加工”流程来处理高硬度包络蜗杆。在材料淬火至高强度（如HRC58以上）后，试图直接用硬质合金刀具进行全齿形的精加工。

错误后果：

刀具成本急剧上升： 淬硬后的材料对刀具磨损极大，加工效率极低，刀具消耗成本难以承受。
难以保证精度： 在硬态材料上进行复杂的多轴联动精加工，切削力大且不稳定，很难达到微米级的齿形精度和优异的表面质量。
引入残余应力风险： 硬态切削可能在被加工表面引入不利的残余拉应力，降低零件的疲劳寿命。

正确关键步骤：

采用“车铣复合”或“五轴铣削”完成齿形绝大部分余量的粗加工和半精加工，此时材料处于调质或正火状态，切削性好，可以高效去除材料并形成接近最终形状的齿坯。
进行最终热处理（如渗碳淬火、氮化），以获得齿面所需的高硬度和耐磨性，同时保证心部的韧性。
精加工仅针对热处理后必然变形的关键部位进行“微米级修正”：

磨削： 对于允许磨削的蜗杆，使用高精度蜗杆磨床是最终精加工的最佳选择。
硬态精密铣削（Hard Milling）： 对于不适合磨削或结构特殊的蜗杆，这是先进工艺。但这绝非普通加工，而是使用极高性能的PCBN（聚晶立方氮化硼）刀具，在超高刚性、高精度的五轴加工中心上，以极小的切深和精确的轨迹，对齿面进行抛光式的光整加工。其目的不是大量去除材料，而是精确修正热处理变形，获得完美的齿形和镜面级的表面粗糙度。钜亮五金凭借其先进的设备集群和在高硬度材料加工方面的技术积累，能够为客户提供包括硬态精密铣削在内的综合性解决方案，确保蜗杆在热处理后仍能达到图纸的极限精度要求。

结论

包络蜗杆的数控加工是一项集成了精密机械设计、高级数控编程、高端机床应用和材料热处理知识的系统性工程。成功的关键在于跳出常规思维，深刻理解其“包络成型”的制造本质：

编程层面，必须从刀具与工件的运动学关系出发，生成真实的加工轨迹。
设备与工艺层面，必须依赖高精度、高刚性的真五轴联动加工系统和优化的工艺链。
流程层面，必须打破“先热处理后加工”的定式，采用“粗半精-热处理-精密光整”的优化顺序。

对于绝大多数研发机构和制造企业而言，独立构建并掌握这套能力体系成本高昂。因此，与一个具备全面技术实力的专业伙伴合作，成为更高效、更可靠的选择。例如，像东莞市钜亮五金科技有限公司这样的制造商，不仅拥有从五轴CNC、车铣复合到精密检测的完整硬件装备，更通过了IATF 16949（汽车）、ISO 13485（医疗）等严苛的行业质量管理体系认证，其从DFM（可制造性分析）到一站式交付的服务模式，能够确保从蜗杆的精密建模、工艺规划到最终成品，每一个环节都得到专业控制，有效规避上述常见错误，直接交付性能达标、质量可靠的精密包络蜗杆产品。

常见问题解答（FAQ）

Q1: 我们只有三轴加工中心，是否完全无法加工包络蜗杆？
A1: 理论上，通过高精度分度头可以分度加工，但仅限于精度要求不高、齿面相对简单的普通蜗杆。对于高精度、复杂齿形的包络蜗杆，三轴加工无法保证齿距精度和齿面连续性，联动误差和分度累积误差会导致啮合性能严重下降，不建议采用。

Q2: 加工包络蜗杆，对刀具有什么特殊要求？
A2: 要求极高。粗加工和半精加工可使用高性能硬质合金刀具。最终的硬态精加工（如需要）则必须使用专用的PCBN成型铣刀或飞刀，这类刀具价格昂贵，但耐磨性和热稳定性极佳。刀具的几何精度（齿形角、前角、后角）必须严格符合设计，任何误差都会直接复制到工件上。

Q3: 热处理后变形量有多大？精加工需要留多少余量？
A3: 变形量与材料、热处理工艺、零件结构对称性密切相关，通常会在几微米到几十微米之间波动。这需要通过工艺试验来积累数据。精加工余量通常留得非常小，一般在0.05-0.15mm（单边）左右，目的是在保证能修正变形的前提下，最小化硬态切削的加工量和刀具损耗。

Q4: 如何检测加工完成的包络蜗杆是否合格？
A4: 除了常规的尺寸精度检测外，核心检测项目包括：① 齿形误差 和 齿向误差，使用齿轮测量中心或专用蜗杆检查仪；② 齿距累积误差；③ 表面粗糙度，特别是齿面的Ra值；④ 硬度检测，确保齿面硬度符合要求。拥有完善检测实验室的制造商（如配备三坐标、齿轮测量仪等设备的钜亮五金）能提供全面的检测报告，作为质量凭证。

Q5: 选择外包加工时，除了看设备，还应重点考察供应商哪些方面？
A5: 设备是基础，但更重要的是“软实力”：1. 工艺工程能力：是否有成功加工类似高难度零件的案例和经验数据；2. 质量体系：是否具备如IATF 16949等与您行业相关的权威认证，这代表了其过程管控的严谨性；3. 全流程服务：能否提供从DFM分析、材料选择、热处理协调到表面处理的一站式服务，避免多头管理风险；4. 数据安全与保密：对于涉及核心设计的产品，供应商是否具备如ISO/IEC 27001信息安全管理体系认证，至关重要。
