如何在切片 3D 打印时手动添加或删除支撑？ – 3D打印行业资讯网

3D 打印大致有两种人

对自动切片充满信心的人

以及那些更相信手工切片的人

虽然我是前者，但是不得不承认，对于一些复杂的模型，自动切片还是不够智能。

人们经常询问切片时如何手动添加或删除支撑。

过去我们需要借助S3D之类的切片软件来实现我们的目标。

现在我们新版的JG终于支持手动增减支撑了，只需要4个步骤。

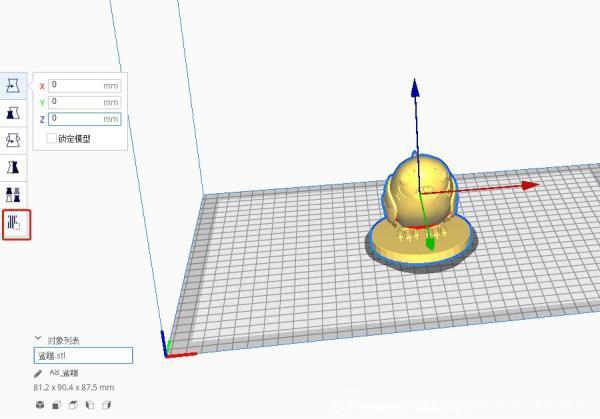

步骤1：导入模型后，点击平台左下方的图标，设置网格区域。

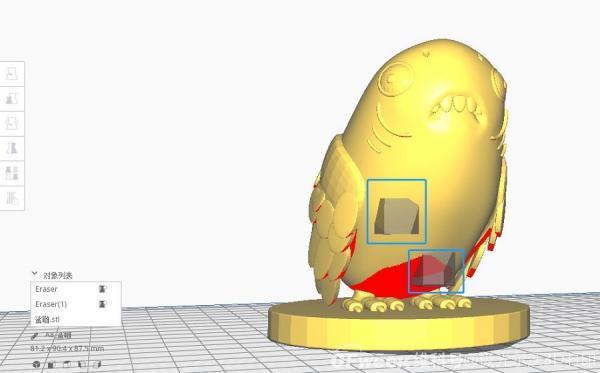

步骤2：点击后，再次点击模型上需要额外支撑的区域（即底部非红色区域），模型上会生成一个半透明的方块，即网格区域。可以多次点击重复生成。完成后，再次点击左侧图标，关闭生成网格区域的功能。

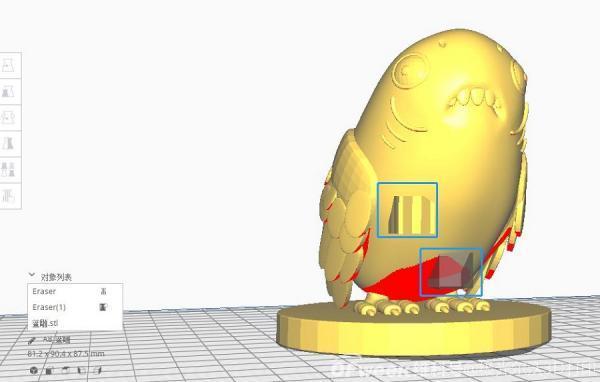

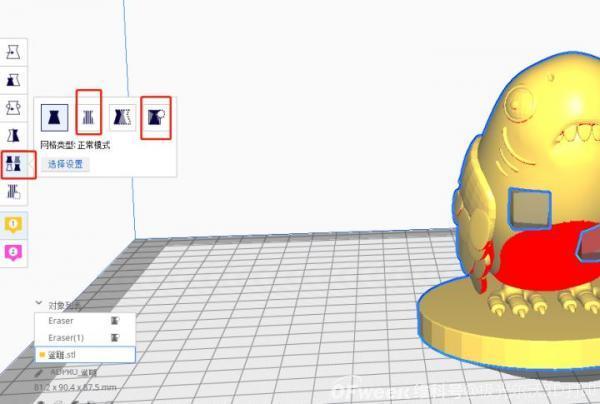

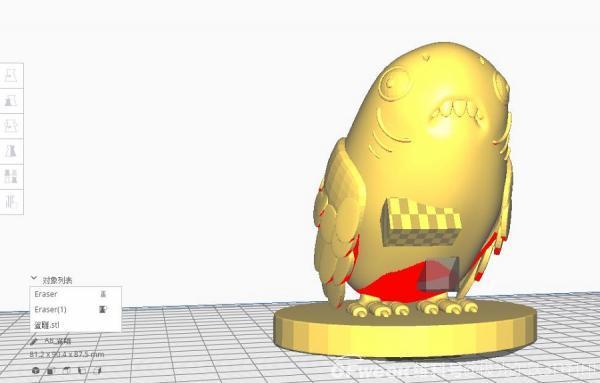

Step 3：选中生成的网格区域，点击左侧倒数第二个图标，设置该网格区域为生成的支持区域，网格会显示为竖条纹，即设置成功。选中最后一个图标，设置为“非重叠”区域，会显示为半透明（其实生成网格时，默认设置是不支持重叠的）。

步骤4：选中网格区域，使用左侧的功能图标进行移动、缩放、旋转，确定大小、位置、角度后，即可点击切片。

最后我们来看看切片之后的效果：

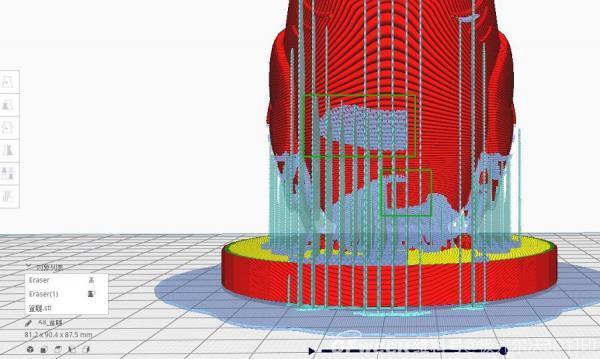

这是上面 4 个步骤中设置的切片：

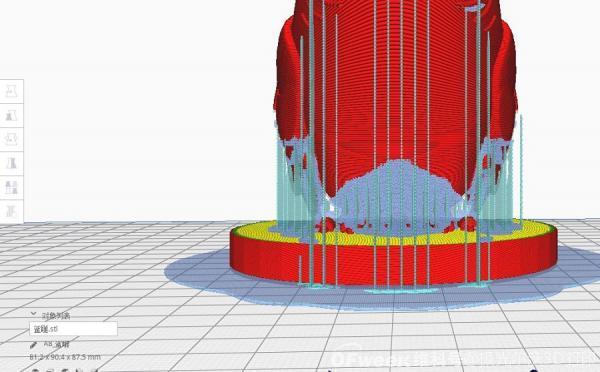

这是没有设置网格区域的普通切片：

为了方便大家看到支撑效果，我增加了支撑接触面，可以看到设置的支撑区域多了一个支撑，而下面的支撑则空了一个区域，也就是说我们通过设置网格区域来达到增加或者减少支撑的目的。

另外值得注意的事情：

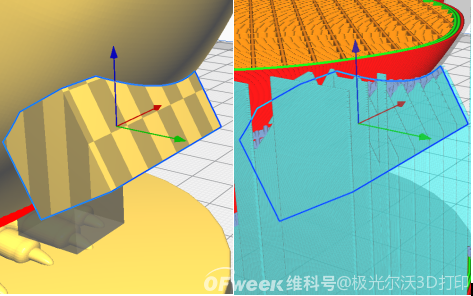

从设置为支撑的网格块的放大图可以看出，支撑以块的顶部（Z轴方向）为界，从此边界向下到接触平台都会产生支撑。在放置网格块添加支撑时要注意这一点。

这个网格区域不仅仅用来修改支撑，在模具打印、多材料组合打印等工艺中也能发挥作用，相当于切片软件里的编辑器，通过它可以尝试更多的创意，欢迎大家利用这个功能探索不同的玩法。
